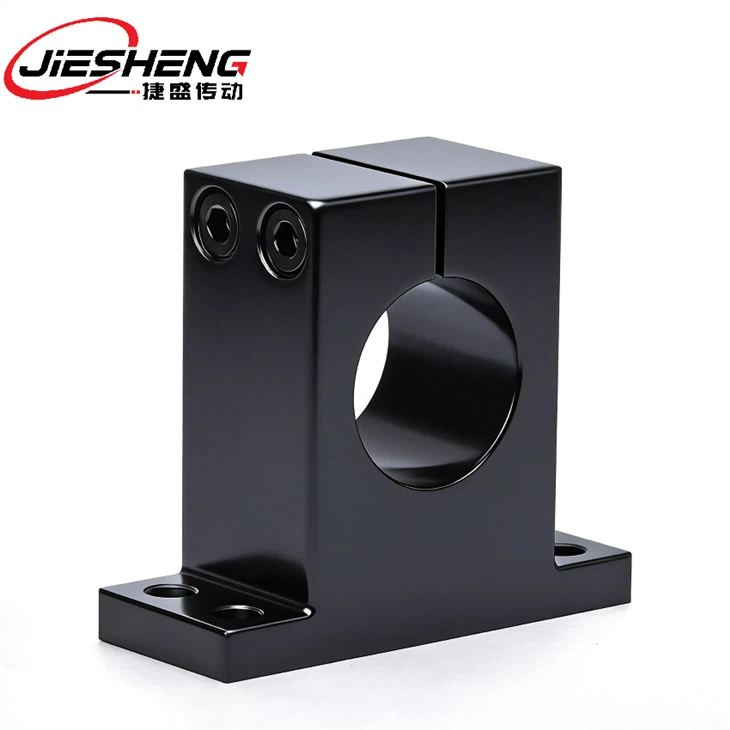

"Υποστήριξη ακαμψίας άξονα ράγας ανεπαρκής, παραμόρφωση άνω του 0,1 mm κατά τη λειτουργία;" "Απόκλιση επιλογής ακαμψίας κάτω από βαριές-συνθήκες φορτίου που προκαλούν αυξημένη δόνηση του εξοπλισμού;" Ως μηχανικός με 15 χρόνια εμπειρίας στη μετάδοση ακριβείας και στις μηχανικές κατασκευές, τέτοιες ερωτήσεις σχετικά με την ακαμψία του άξονα ράγας στήριξης είναι εξαιρετικά συχνές. Τα βασικά ζητήματα προέρχονται συχνά από την ανεπαρκή κατανόηση του ορισμού, τους παράγοντες που επηρεάζουν, τους υπολογισμούς επιλογής και τις μεθόδους δοκιμών για την ακαμψία του άξονα στήριξης της σιδηροτροχιάς. Ως βασικό στοιχείο που φέρει-το φορτίο και καθοδηγεί τον μηχανικό εξοπλισμό, η ακαμψία των αξόνων ράγας στήριξης καθορίζει άμεσα τη λειτουργική ακρίβεια, τη σταθερότητα και τη διάρκεια ζωής του εξοπλισμού. Ιδιαίτερα σε σενάρια όπως η μηχανική κατεργασία ακριβείας και η μεταφορά βαρέος-φόρτου, η ανεπαρκής ακαμψία μπορεί να προκαλέσει μια αλυσιδωτή αντίδραση αστοχιών. Στην πραγματικότητα, η ακαμψία των αξόνων ράγας στήριξης δεν είναι μια σταθερή τιμή αλλά επηρεάζεται από πολλούς παράγοντες όπως το υλικό, η δομή, οι διαστάσεις και οι μέθοδοι εγκατάστασης. Απαιτεί ακριβή υπολογισμό και αντιστοίχιση με βάση συγκεκριμένες συνθήκες λειτουργίας. Σήμερα, θα χρησιμοποιήσουμε ένα πλαίσιο οκτώ{11}}βημάτων για να απομυθοποιήσουμε τη βασική λογική της ακαμψίας του άξονα στήριξης σιδηροτροχιών-από τον καθορισμό βασικών μετρήσεων έως την πρακτική εφαρμογή-για την αντιμετώπιση κοινών σημείων πόνου όπως "ασαφείς τιμές ακαμψίας, ανακριβής επιλογή και λειτουργική αστάθεια".
Βήμα 1: Πρακτική Ανάλυση 7 Βημάτων τουΣιδηροδρομικός άξονας στήριξηςΑκαμψία
Καθορίστε τη βασική έννοια της ακαμψίας άξονα ράγας στήριξης-Πρώτα κατανοήστε τις "Βασικές μετρήσεις και όρια πιστοποίησης"
Για να απαντήσετε με ακρίβεια "Ποια είναι η ακαμψία ενός άξονα ράγας στήριξης;", πρέπει πρώτα να διευκρινιστεί ο βασικός ορισμός της ακαμψίας, οι βασικές μετρήσεις και τα όρια πιστοποίησης για διαφορετικές συνθήκες λειτουργίας, ώστε να αποφευχθούν αστοχίες επιλογής που προκαλούνται από "ασαφή κατανόηση":
Η ακαμψία του άξονα ράγας στήριξης αναφέρεται στην ικανότητά του να αντιστέκεται στην παραμόρφωση υπό τις ασκούμενες δυνάμεις. Η μέτρηση του πυρήνα είναι η "τιμή ακαμψίας"-η δύναμη που απαιτείται για την πρόκληση παραμόρφωσης της μονάδας. Οι υψηλότερες τιμές ακαμψίας δείχνουν μεγαλύτερη αντοχή στην παραμόρφωση.
Βήμα 2: Βασικοί παράγοντες που επηρεάζουν την ακαμψία του άξονα ράγας στήριξης-Ποσοτική ανάλυση για ακριβή έλεγχο
Η ακαμψία του άξονα ράγας στήριξης δεν είναι σταθερή παράμετρος.
Τύπος και κατανομή φορτίου (15% επηρεάζει το βάρος):Τα συγκεντρωμένα φορτία προκαλούν μεγαλύτερη παραμόρφωση από τα ομοιόμορφα κατανεμημένα φορτία, αυξάνοντας τις απαιτήσεις ακαμψίας κατά 20%. Υπό συνδυασμένες δυνάμεις (ακτινική + αξονική), η ακαμψία μειώνεται κατά 15%-25%.
- Ποσοτικές επιπτώσεις παραγόντων:
Κρούση διαμέτρου άξονα:Η ακαμψία της ακτινικής γραμμής συμπαγών αξόνων είναι ανάλογη με την τέταρτη ισχύ της διαμέτρου του άξονα (Δυκαμψία ∝ d4).
Επίδραση υλικού:Κάθε αύξηση κατά 10 GPa στο μέτρο ελαστικότητας ενισχύει την ακαμψία κατά 4%-5%.
Βήμα 3: Μέθοδος υπολογισμού πυρήνα για ακαμψία άξονα ράγας στήριξης-Ακριβής υπολογισμός με βάση τις συνθήκες λειτουργίας
Η ακαμψία του άξονα στήριξης της ράγας πρέπει να υπολογίζεται χρησιμοποιώντας θεωρητικούς τύπους σε συνδυασμό με τον τύπο φορτίου και τη μέθοδο εγκατάστασης. Η βασική αρχή είναι «η ακριβής αντιστοίχιση των συνθηκών φορτίου λειτουργίας για να διασφαλιστεί ότι η υπολογισμένη τιμή πληροί τις επιτρεπόμενες απαιτήσεις παραμόρφωσης»:
- Βασικά σενάρια και τύποι υπολογισμού:
Αξονική γραμμική ακαμψία συμπαγών αξόνων:
Τύπος:K_a = (E × A) / L;
Επεξήγηση συμβόλου:Το K_a υποδηλώνει αξονική γραμμική ακαμψία (N/mm), το A αντιπροσωπεύει-εμβαδόν διατομής (mm²), όπου A=π × d² / 4.
Βήμα 4: Βελτιστοποίηση δομικών και υλικών για ενίσχυση της ακαμψίας του άξονα ράγας στήριξης-Ενίσχυση από το στάδιο σχεδιασμού
Όταν η υπάρχουσα ακαμψία του άξονα ράγας στήριξης είναι ανεπαρκής, ενισχύστε την ακαμψία μέσω δομικής βελτιστοποίησης και αναβαθμίσεων υλικού. Η βασική αρχή είναι «χαμηλό κόστος, υψηλή απόδοση», αποφεύγοντας σημαντικές δομικές τροποποιήσεις του εξοπλισμού:
- Λύσεις δομικής βελτιστοποίησης:
Αύξηση διαστάσεων-διατομής:Κάθε αύξηση κατά 1 mm στη διάμετρο του συμπαγούς άξονα ενισχύει την ακαμψία κατά 8%-12%; Για κοίλους άξονες, δώστε προτεραιότητα στο πάχος του τοίχου, αυξάνοντας το πάχος τοιχώματος από 5 mm σε 8 mm, ενισχύοντας την ακαμψία κατά πάνω από 40%.
Βελτιστοποιήστε τη δομή του άξονα:Υιοθετήστε τη σχεδίαση βαθμιδωτού άξονα για να αυξήσετε τη διάμετρο σε σημεία συγκέντρωσης τάσεων-. Δακτύλιοι ή σφήνες ενίσχυσης μηχανής στο σώμα του άξονα για ενίσχυση της τοπικής ακαμψίας. ελαχιστοποιήστε τις μικρές οπές στο σώμα του άξονα-κάθε πρόσθετη οπή μειώνει την τοπική ακαμψία κατά 5%-8%.
- Επιλογές αναβάθμισης υλικού:
Βελτιστοποιήστε τις διαδικασίες θερμικής επεξεργασίας:Χρησιμοποιήστε "σβέση + σκλήρυνση" για να βελτιώσετε τη σκληρότητα του υλικού και τη σταθερότητα του συντελεστή. Για τον χάλυβα 42CrMo, η διακύμανση της ακαμψίας μετά την επεξεργασία μειώνεται από 15% σε 5%.
Βήμα 5: Δοκιμές ακαμψίας και μέθοδοι επικύρωσης - Δεδομένα-Επιβεβαίωση συμμόρφωσης βάσει οδηγιών
Η ακαμψία του άξονα ράγας στήριξης πρέπει να υποβληθεί σε επαγγελματική επαλήθευση για να διασφαλιστεί ότι η πραγματική απόδοση πληροί τις προδιαγραφές σχεδιασμού. Η βασική προσέγγιση είναι η "ενσωμάτωση πολλών μεθόδων με-υποστήριξη βάσει δεδομένων":
- Βασικές μέθοδοι δοκιμής:
Δοκιμή στατικού φορτίου (πιο συνηθισμένη):
Διαδικασία:Ασφαλίστε τον άξονα της ράγας στήριξης στην πραγματική διαμόρφωση εγκατάστασης. Εφαρμόστε φορτία κλίσης (50% έως 120% του ονομαστικού φορτίου) σε κρίσιμα σημεία τάσης. Μετρήστε την αντίστοιχη παραμόρφωση χρησιμοποιώντας δείκτες επιλογέα/μικρόμετρα.
Λογαριασμός:Τιμή ακαμψίας=Αύξηση φορτίου / Αύξηση εκτροπής. Μέσος όρος πολλαπλών μετρήσεων.
Πρότυπο:Απόκλιση μέτρησης Μικρότερη ή ίση με 5%, παραμόρφωση Μικρότερη ή ίση με το επιτρεπόμενο όριο.
Δοκιμή δυναμικής ακαμψίας (Σενάρια υψηλής-συχνότητας/δόνησης):
Εξοπλισμός:Modal αναλυτής, αισθητήρες κραδασμών.
Διαδικασία:Εφαρμόστε διέγερση υψηλής-συχνότητας για τη στήριξη αξόνων σιδηροτροχιών, μετρήστε τις τιμές ακαμψίας σε διαφορετικές συχνότητες, αναλύστε τη σταθερότητα ακαμψίας.
Πρότυπο:Διακύμανση ακαμψίας Λιγότερο ή ίσο με 10% υπό συνθήκες υψηλής-συχνότητας (Μεγαλύτερη ή ίση με 10 Hz).
Βήμα 6: Παράγοντες που επηρεάζουν την αποσύνθεση της ακαμψίας και μέτρα πρόληψης-Διασφάλιση μακροπρόθεσμης- σταθερότητας ακαμψίας
Οι άξονες σιδηροτροχιών υποστήριξης παρουσιάζουν αποσύνθεση ακαμψίας κατά τη διάρκεια παρατεταμένης λειτουργίας. Προσδιορίστε τα αίτια φθοράς και εφαρμόστε στοχευμένα μέτρα πρόληψης για την αποφυγή αστοχιών του εξοπλισμού λόγω ανεπαρκούς ακαμψίας:
- Βασικές αιτίες αποσύνθεσης:
Υλική κόπωση και φθορά:Υπό φορτίο υψηλής-συχνότητας, η ζημιά από κόπωση υλικού μειώνει το μέτρο ελαστικότητας κατά 5%-10%· Η φθορά σε επιφάνειες ζευγαρώματος που φέρουν άξονα αυξάνει το διάκενο, προκαλώντας 15%-25% αποσύνθεση της ακαμψίας.
Βήμα 7: Συνήθη ζητήματα δυσκαμψίας και λύσεις-Αντιμετώπιση προβλημάτων ακριβείας
Η αντιμετώπιση κοινών ζητημάτων όπως η ανεπαρκής ακαμψία ή οι διακυμάνσεις της ακαμψίας στη λειτουργία του άξονα στήριξης απαιτεί σενάρια-συγκεκριμένες λύσεις με επίκεντρο τον "ταχύ προσδιορισμό της βασικής αιτίας και την αποτελεσματική αποκατάσταση":
- Κοινά ζητήματα και αντίμετρα:
Ανεπαρκής ακαμψία, παραμόρφωση που υπερβαίνει την ανοχή:
Αντιμετώπιση προβλημάτων:Μικρή διάμετρος άξονα/ανεπαρκές πάχος τοιχώματος, υπερβολική απόσταση εγκατάστασης, ακατάλληλη μέθοδος τοποθέτησης, εσφαλμένη επιλογή υλικού.
Λύσεις:Αυξήστε τη διάμετρο του άξονα/το πάχος του τοιχώματος, μειώστε το εύρος εγκατάστασης, μεταβείτε σε σταθερή-σταθερή τοποθέτηση, αναβάθμιση σε υλικά υψηλής-μεταφοράς. Τα μέτρα έκτακτης ανάγκης περιλαμβάνουν την προσθήκη ενδιάμεσων στηρίξεων ή την τοποθέτηση μανικιών.
Σημαντικές διακυμάνσεις ακαμψίας που προκαλούν ασταθή λειτουργία:
Αντιμετώπιση προβλημάτων:Χαλαρή εγκατάσταση, ακραίες διακυμάνσεις θερμοκρασίας, συχνές διακυμάνσεις φορτίου, ζημιά στον άξονα.
Λύσεις:Βελτιώστε τον-σχεδιασμό κατά της χαλάρωσης, εγκαταστήστε συσκευές ελέγχου θερμοκρασίας, σταθεροποιήστε το φορτίο, επισκευάστε ζημιές στον άξονα (επισκευή λείανσης/συγκόλλησης, αντικατάσταση τμημάτων που έχουν υποστεί σοβαρή ζημιά).
Τοπική ανεπάρκεια ακαμψίας, σοβαρή τοπική παραμόρφωση:
Αντιμετώπιση προβλημάτων:Μικρή διάμετρος άξονα σε σημεία συγκέντρωσης τάσεων, παρουσία περιττών ανοιγμάτων/αυλακώσεων, φθορά στις επιφάνειες ζευγαρώματος.
Λύσεις:Αυξήστε τοπικά τη διάμετρο του άξονα, γεμίστε τα μη βασικά ανοίγματα, αντικαταστήστε τα φθαρμένα εξαρτήματα που ταιριάζουν, προσθέστε τοπικά ενισχυτικά.
Συμπέρασμα: Η ακαμψία δεν έχει σταθερή τιμή. Η ακριβής αντιστοίχιση είναι το κλειδί
Συνοπτικά, η ακαμψία των αξόνων σιδηροτροχιών στήριξης δεν έχει μια καθολική σταθερή τιμή. Το μέγεθός του επηρεάζεται από πολλούς παράγοντες, συμπεριλαμβανομένων των διαστάσεων-διατομής, των ιδιοτήτων του υλικού, των μεθόδων εγκατάστασης και των τύπων φορτίου.Η βασική λογική είναι:"Υπολογίστε την απαιτούμενη ακαμψία με βάση τις συνθήκες λειτουργίας → Επιλέξτε/βελτιστοποιήστε για να διασφαλίσετε ότι η ακαμψία πληροί τις απαιτήσεις → Δοκιμάστε και διατηρήστε για να εγγυηθείτε τη σταθερότητα της ακαμψίας."
Οι κοινές παρανοήσεις μεταξύ των περισσότερων επιχειρήσεων περιλαμβάνουν:"Παραμέληση των υπολογισμών ακαμψίας και βασιζόμενη στην εμπειρία για επιλογή" εστιάζοντας αποκλειστικά στη διάμετρο του άξονα, αγνοώντας τις μεθόδους εγκατάστασης και τα αποτελέσματα του ανοίγματος" και "παραβλέποντας τη μακροπρόθεσμη υποβάθμιση της ακαμψίας κατά τη λειτουργία." Στην πράξη, μια διαδικασία κλειστού βρόχου-καθορίζει τις επιχειρησιακές απαιτήσεις δυσκαμψίας με ακρίβεια → επιλογή/βελτιστοποίηση για βελτιωμένη ακαμψία → επαλήθευση πραγματικής ακαμψίας → εφαρμογή τακτικής συντήρησης για την αποφυγή υποβάθμισης-διασφαλίζειάξονας ράγας στήριξηςΗ ακαμψία ευθυγραμμίζεται με τις λειτουργικές απαιτήσεις, διασφαλίζοντας την ακρίβεια και τη σταθερότητα του εξοπλισμού.
