Σπίτι - Ιστολόγιο μηχανημάτων ακριβείας- Ένας πρακτικός οδηγός για την επιλογή στηριγμάτων βιδών
Σε εφαρμογές όπως εργαλειομηχανές CNC, αυτοματοποιημένος εξοπλισμός, ολισθητήρες ακριβείας και βιομηχανικά ρομπότ, τα στηρίγματα με βίδες μπορεί να φαίνονται απλώς βοηθητικά δομικά στοιχεία, αλλά στην πραγματικότητα είναι κρίσιμα μέρη που διασφαλίζουν την ακρίβεια μετάδοσης, καταστέλλουν τους κραδασμούς της βίδας και παρατείνουν τη διάρκεια ζωής της βίδας. Αν και δομικά απλό, ασφαλίζει τη βίδα του οδηγού στη θέση του, αντέχει ακτινικά και αξονικά φορτία, αντισταθμίζει τη θερμική διαστολή και παρέχει-στεγανοποίηση από τη σκόνη και απόσβεση κραδασμών-καθιστώντας τον "φύλακα τοποθέτησης και υποστήριξης" συστημάτων μετάδοσης ακριβείας. Πολλοί χρήστες, που δεν είναι εξοικειωμένοι με τα χαρακτηριστικά και τα μοντέλα του, κάνουν ανενημέρωτες επιλογές που οδηγούν σε κραδασμούς του εξοπλισμού, μειωμένη ακρίβεια και ζημιά στη βίδα του ηλεκτροδίου, αυξάνοντας έτσι το κόστος εντοπισμού σφαλμάτων και διακοπής λειτουργίας.
|
|
Βασικά σημεία των στηριγμάτων σφαιρικών βιδών

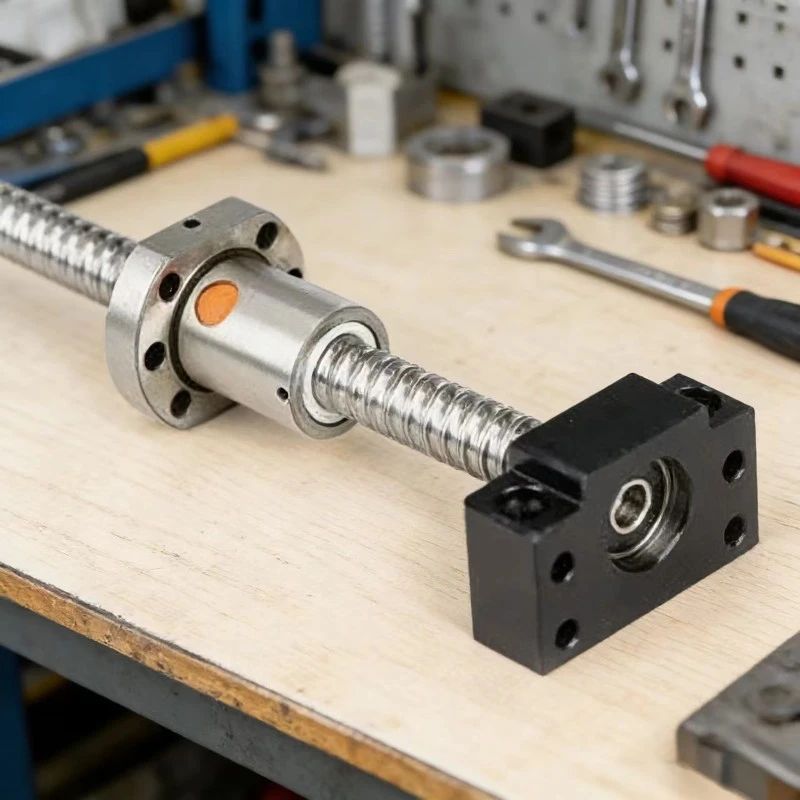

Στήριγμα με σφαιρική βίδαsείναι εξαρτήματα ακριβείας εγκατεστημένα και στα δύο άκρα μιας σφαιρικής βίδας για τη στήριξη, τη θέση και τη στερέωσή της. Ως θεμελιώδη εξαρτήματα στα συστήματα μετάδοσης, η βασική τους λειτουργία είναι να βοηθούν στη σταθερή λειτουργία της σφαιρικής βίδας. Τα βασικά χαρακτηριστικά τους είναι ξεκάθαρα και εύκολα κατανοητά. Ο έλεγχος αυτών των σημείων επιτρέπει τη γρήγορη διαφοροποίηση μεταξύ των διαφόρων τύπων βάσης για την κάλυψη των καθημερινών αναγκών επιλογής και χρήσης:
Σαφής λειτουργική τοποθέτηση και σημαντική απόδοση υποστήριξης. Τα στηρίγματα σφαιρικών βιδών δεν συμμετέχουν άμεσα στη μετάδοση ισχύος. Οι βασικές τους λειτουργίες είναι "υποστήριξη τοποθέτησης + ρουλεμάν + αντιστάθμιση σφαλμάτων." Μπορούν να στερεώσουν τον άξονα της βίδας, να μειώσουν την ακτινική διαρροή, να αντέχουν σε ακτινικές και αξονικές δυνάμεις κατά τη λειτουργία, να αντισταθμίσουν τη θερμική διαστολή της βίδας και να φιλοξενήσουν σφαιρικές βίδες διαφόρων προδιαγραφών.
Τυποποιημένη δομή και ολοκληρωμένο σύστημα μοντέλων. Οι βραχίονες με σφαιρικές βίδες διαθέτουν μοντέλα γενικής χρήσης με τυποποιημένες διαστάσεις και υψηλή εναλλαξιμότητα. Μπορούν να συνδυαστούν απευθείας με σφαιρικές βίδες mainstream χωρίς προσαρμογή, διευκολύνοντας το σχεδιασμό, την αντικατάσταση και τη συντήρηση.
Τα ενσωματωμένα-ρουλεμάν ακριβείας εξασφαλίζουν τόσο ακαμψία όσο και ακρίβεια. Ως βασική λειτουργική υποστήριξη του βραχίονα, διατίθενται στάνταρ με ρουλεμάν γωνιακής επαφής ή ένσφαιρα ρουλεμάν βαθιάς αυλάκωσης, επιτρέποντας την ευέλικτη προσαρμογή σε συγκεκριμένες απαιτήσεις εφαρμογής. Για απαιτητικές εφαρμογές που περιλαμβάνουν υψηλές ταχύτητες, βαριά φορτία και υψηλή ακρίβεια, τα μοντέλα υψηλής-ακαμψίας χρησιμοποιούν ταιριαστά σετ ρουλεμάν που υφίστανται προφόρτιση ακριβείας. Αυτό εξασφαλίζει ομαλή λειτουργία χωρίς εμπλοκή{4}, παρέχοντας παράλληλα άφθονη ακαμψία στήριξης, αποτρέποντας αποτελεσματικά την απώλεια ακρίβειας κατά τη μετάδοση και ικανοποιώντας τέλεια τις απαιτήσεις μετάδοσης ακριβείας των σφαιρικών βιδών.
Οι ενσωματωμένες δομές στεγανοποίησης εξασφαλίζουν ισχυρή περιβαλλοντική προσαρμοστικότητα. Για την αντιμετώπιση των περίπλοκων συνθηκών λειτουργίας των βιομηχανικών περιβαλλόντων, οι περισσότεροι βραχίονες είναι εξοπλισμένοι με βασικά εξαρτήματα στεγανοποίησης, όπως τσιμούχες λαδιού και καλύμματα σκόνης. Τα μοντέλα υψηλών προδιαγραφών-διαθέτουν αναβαθμισμένο σχεδιασμό που συνδυάζει διπλές τσιμούχες λαδιού με-προστασία από σκόνη σε στυλ λαβύρινθου, εμποδίζοντας αποτελεσματικά την είσοδο εξωτερικών ρύπων-όπως σκόνη, υγρό κοπής και υγρασία- στα εσωτερικά ρουλεμάν. Αυτό αποτρέπει ζητήματα όπως η φθορά και η διάβρωση, βελτιώνοντας σημαντικά την προσαρμοστικότητα και τη διάρκεια ζωής του βραχίονα σε πολύπλοκα περιβάλλοντα, όπως εργαστήρια και αυτοματοποιημένες γραμμές παραγωγής.
Απλή εγκατάσταση και υψηλή ευελιξία. Όλοι οι βραχίονες υιοθετούν ενιαία σχεδίαση-με φλάντζα ή βάση, με οπές στερέωσης που τηρούν αυστηρά τις τυποποιημένες προδιαγραφές. Αυτό εξαλείφει την ανάγκη για πολύπλοκες διαδικασίες κατεργασίας ή εντοπισμού σφαλμάτων, επιτρέποντας ακόμη και στους αρχάριους να ολοκληρώσουν γρήγορα τη συναρμολόγηση. Επιπλέον, η διαδικασία αποσυναρμολόγησης είναι απλή. Η επακόλουθη συντήρηση του εξοπλισμού ή η αντικατάσταση του ρουλεμάν δεν απαιτεί αποσυναρμολόγηση ολόκληρου του συστήματος μετάδοσης κίνησης, βελτιώνοντας αποτελεσματικά την απόδοση συντήρησης και τονίζοντας περαιτέρω τα πρακτικά πλεονεκτήματά τους ως τυποποιημένα εξαρτήματα.
Μέτριο κόστος με εξαιρετική σχέση ποιότητας/τιμής. Ως τυποποιημένο εξάρτημα ακριβείας, η τιμή του είναι σημαντικά χαμηλότερη από αυτή μιας σφαιρικής βίδας, ωστόσο έχει σημαντικό αντίκτυπο στην ακρίβεια και τη σταθερότητα του εξοπλισμού. Μια μικρή επένδυση μπορεί να βελτιώσει την ποιότητα μετάδοσης και να μειώσει τις βλάβες, καθιστώντας το βασικό συστατικό που αποτελεί παράδειγμα της αρχής του «μικρού μέρους, μεγάλου αντίκτυπου».
Βασικές αρχές λειτουργίας των στηριγμάτων με μπίλια
Η αρχή λειτουργίας των στηριγμάτων με σφαιρικές βίδες είναι απλή. Στον πυρήνα του, χρησιμοποιεί έναν συνδυασμό "άκαμπτης στήριξης + καθοδήγησης ρουλεμάν + προστασίας στεγανοποίησης" για την αντιμετώπιση ζητημάτων όπως η εκκένωση, η ταλάντευση, η ανομοιόμορφη κατανομή δύναμης και το μπλοκάρισμα που προκαλείται από-θερμική διαστολή κατά τη λειτουργία του κοχλία. Αυτό επιτρέπει στη βίδα να επιτυγχάνει ομαλή-μετάδοση υψηλής ακρίβειας. Συγκεκριμένα, η διαδικασία μπορεί να χωριστεί σε τρία βασικά στάδια:
Πρώτον, σταθερή τοποθέτηση και καθοδήγηση για την πρόληψη λειτουργικών αποκλίσεων. Όταν μια σφαιρική βίδα περιστρέφεται με υψηλές ταχύτητες, παράγοντες όπως η δική της ακαμψία και οι διακυμάνσεις του φορτίου μπορούν να προκαλέσουν ακτινική ταλάντωση και αξονική κακή ευθυγράμμιση, γεγονός που θέτει άμεσα σε κίνδυνο την ακρίβεια τοποθέτησης και τη σταθερότητα μετάδοσης του εξοπλισμού. Το στήριγμα σφαιρικής βίδας, μέσω της σφιχτής εφαρμογής μεταξύ της οπής υψηλής-ακρίβειάς του και των ενσωματωμένων-ρουλεμάν, παρέχει αποτελεσματική τοποθέτηση στο άκρο του άξονα της βίδας, στερεώνοντας με ακρίβεια τον άξονα της βίδας. Αυτό διασφαλίζει ότι η βίδα διατηρεί ομοαξονική, ομοιόμορφη περιστροφή ανά πάσα στιγμή, καταστέλλοντας αποτελεσματικά το πλάτος ταλάντωσης και τον λειτουργικό θόρυβο και παρέχοντας μια σταθερή βάση για μετάδοση υψηλής ακρίβειας στον εξοπλισμό.
Δεύτερον, απορροφούν δυνάμεις φορτίου για να αποτρέψουν τη φθορά των εξαρτημάτων. Όταν ο σφαιρικός κοχλίας κινεί ένα φορτίο σε παλινδρομική ή περιστροφική κίνηση, δημιουργούνται ταυτόχρονα ακτινικές και αξονικές δυνάμεις. Εάν αυτές οι δυνάμεις δράσουν απευθείας στον άξονα εξόδου του κινητήρα ή στο παξιμάδι του σφαιρικού κοχλία, θα επιταχύνουν γρήγορα τη φθορά των εξαρτημάτων και μπορεί ακόμη και να προκαλέσουν παραμόρφωση, ζημιά ή άλλες αστοχίες, επηρεάζοντας την κανονική λειτουργία του συστήματος μετάδοσης. Τα ρουλεμάν ακριβείας που είναι ενσωματωμένα στο στήριγμα απορροφούν αποτελεσματικά αυτά τα φορτία, κατανέμοντάς τα ομοιόμορφα και μεταφέροντάς τα στη βάση στερέωσης του εξοπλισμού. Αυτό αποτρέπει αποτελεσματικά την κάμψη και τη ζημιά στη βίδα του ηλεκτροδίου που προκαλείται από τοπική συγκέντρωση τάσης, επεκτείνοντας τη διάρκεια ζωής της βίδας μολύβδου και των γύρω εξαρτημάτων του πυρήνα, διασφαλίζοντας παράλληλα τη συνεχή και σταθερή λειτουργία του συστήματος μετάδοσης.
Τρίτον, πρέπει να ληφθούν μέτρα για την αντιμετώπιση της θερμικής διαστολής και συστολής για την πρόληψη λειτουργικών αστοχιών. Κατά τη διάρκεια παρατεταμένης-λειτουργίας υψηλής ταχύτητας, η τριβή μεταξύ των ρουλεμάν και του μολύβδινου κοχλία δημιουργεί συνεχή θερμότητα, προκαλώντας τη θέρμανση και την αξονική διαστολή της βίδας. Εάν και τα δύο άκρα της μπροστινής βίδας είναι άκαμπτα ασφαλισμένα στη θέση τους χρησιμοποιώντας σταθερά-ακραία στηρίγματα, η διογκωμένη βίδα θα περιοριστεί με δύναμη. Αυτό όχι μόνο προκαλεί λειτουργικές εμπλοκές και μη φυσιολογικούς θορύβους, αλλά, σε σοβαρές περιπτώσεις, μπορεί να οδηγήσει σε κρίσιμες αστοχίες, όπως κάμψη βίδας και καύση ρουλεμάν. Υιοθετώντας μια δομή πλωτού-τύπου για τους βραχίονες στήριξης, το σύστημα μπορεί να προσαρμόσει ευέλικτα τη θερμική διαστολή του μολύβδου, αντισταθμίζοντας αυτόματα τη θερμική διαστολή και συστολή. Αυτό διασφαλίζει ότι η βίδα μολύβδου διατηρεί ομαλή λειτουργία ανά πάσα στιγμή, αποτρέποντας ουσιαστικά τέτοιες αστοχίες.
Τέλος, η σωστή στεγανοποίηση και προστασία είναι απαραίτητα για τη διατήρηση σταθερής ακρίβειας. Οι στεγανοποιήσεις σκόνης και οι σφραγίδες λαδιού που είναι ενσωματωμένες στη βάση χρησιμεύουν ως κρίσιμο προστατευτικό φράγμα για μακροπρόθεσμη- σταθερή λειτουργία. Αποκλείουν αποτελεσματικά τους εξωτερικούς ρύπους όπως η σκόνη, το ψυκτικό και η υγρασία, εμποδίζοντας αυτές τις ακαθαρσίες να εισέλθουν στη διεπαφή ρουλεμάν και μολύβδου μέσα στη βάση. Αυτή η προστατευτική λειτουργία αποτρέπει αποτελεσματικά προβλήματα όπως φθορά ρουλεμάν, αστοχία γράσου και απώλεια ακρίβειας, διασφαλίζοντας ότι ο βραχίονας διατηρεί σταθερή ακρίβεια εργασίας μακροπρόθεσμα. Μειώνει τη συχνότητα και το κόστος συντήρησης του εξοπλισμού ενώ παρατείνει περαιτέρω τη διάρκεια ζωής τόσο του βραχίονα όσο και ολόκληρου του συστήματος μετάδοσης κίνησης.
Βιτρίνα προϊόντων
Δομή, υλικά και βασικές παράμετροι των στηριγμάτων βιδών
Τα στηρίγματα με σφαιρικές βίδες έχουν γενικά παρόμοια δομή, που αποτελείται κυρίως από ένα περίβλημα, ένα συγκρότημα ρουλεμάν, το παξιμάδι ασφάλισης, τη τσιμούχα λαδιού και τη φλάντζα στερέωσης. Ωστόσο, οι παράμετροι και τα ισχύοντα σενάρια ποικίλλουν σημαντικά μεταξύ διαφορετικών μοντέλων και σειρών, όπως συνοψίζεται παρακάτω:
Δομικά Στοιχεία
Κύρια Κατοικία:Το εξάρτημα υποστήριξης πυρήνα, που κατασκευάζεται μέσω χύτευσης ακριβείας ή κατεργασίας CNC από χυτοσίδηρο, κράμα αλουμινίου ή ανθρακούχο χάλυβα. Παρέχει άκαμπτη στήριξη και χρησιμεύει ως σημείο αναφοράς εγκατάστασης, διασφαλίζοντας τη σταθερότητα και την ακρίβεια του βραχίονα.
Εσωτερικά ρουλεμάν:Τα βασικά λειτουργικά εξαρτήματα, τα οποία περιλαμβάνουν γωνιακή επαφή και ρουλεμάν βαθιάς αυλάκωσης. Το σταθερό άκρο χρησιμοποιεί γωνιακά ρουλεμάν επαφής (για να αντέχει αμφίδρομες αξονικές δυνάμεις), ενώ το άκρο στήριξης χρησιμοποιεί ρουλεμάν με βαθιά αυλάκωση (για να αντέχει μόνο ακτινικές δυνάμεις). Τα μοντέλα υψηλής-ακαμψίας χρησιμοποιούν ταιριαστά σετ ρουλεμάν.
Παξιμάδια κλειδώματος:Ασφαλίστε τα άκρα του άξονα της βίδας για να αποτρέψετε την αξονική κίνηση. Διαθέτουν αντιχαλαρωτική σχεδίαση για αποφυγή χαλάρωσης που προκαλείται από κραδασμούς.
Τσιμούχες λαδιού/Καλύμματα σκόνης:Τοποθετείται και στα δύο άκρα του βραχίονα για να παρέχει σφράγιση και προστασία, να εμποδίζει την είσοδο ρύπων, να αποτρέπει τη διαρροή λίπους και να παρατείνει τη διάρκεια ζωής του ρουλεμάν.
Φλάντζες/Βάσεις:Στερεώστε το στήριγμα στον εξοπλισμό. Οι τύποι φλάντζας είναι κατάλληλοι για κάθετη τοποθέτηση και περιορισμένους χώρους, ενώ οι τύποι βάσης είναι κατάλληλοι για οριζόντια τοποθέτηση, με τυποποιημένες οπές στερέωσης.
Κοινοί τύποι
Διορθώθηκαν-Τελικές αγκύλες (Σειρά BK/FK/EK)
Ρουλεμάν:Έσφαιρα ρουλεμάν γωνιακής επαφής κυρίως (μονά ή ζευγαρωμένα), ικανά να αντέχουν αμφίδρομες αξονικές και ακτινικές δυνάμεις. Η προφόρτιση ενισχύει την ακαμψία και την ακρίβεια.
Λειτουργία:Στερεώνει την αξονική θέση της βίδας, χρησιμεύει ως το κύριο άκρο ρουλεμάν φορτίου-, διασφαλίζει την ακριβή τοποθέτηση και είναι κατάλληλη για εγκατάσταση στην πλευρά του κινητήρα.
Εφαρμογές:Εφαρμογές υψηλής
Υποστήριξη ακραίων βραχιόνων (Σειρά BF/FF/EF)
Ρουλεμάν:Ένσφαιρα ρουλεμάν με βαθιές-αυλακώσεις, σχεδιασμένα να αντέχουν μόνο ακτινικές δυνάμεις, με αιωρούμενη εσωτερική δομή.
Λειτουργία:Παρέχει ακτινική στήριξη για τον μολύβδινο κοχλία, περιορίζει την ακτινική διαρροή, επιτρέπει την ελάχιστη αξονική επίπλευση του μολύβδου και αντισταθμίζει τη θερμική διαστολή.
Εφαρμογές:Το ουραίο άκρο της βίδας, που χρησιμοποιείται σε συνδυασμό με ένα σταθερό-ακραίο στήριγμα, κατάλληλο για εφαρμογές μεσαίας έως-μεγάλης-ταχύτητας και μεγάλης- διαδρομής.
Υψηλή-Ακαμψία Βαρύ-Τύπος καθηκόντων
Ρουλεμάν:Χρησιμοποιεί ταιριαστά γωνιακά ρουλεμάν επαφής ή μεγάλου μεγέθους ρουλεμάν με προφόρτιση υψηλής-αντοχής, προσφέροντας ικανότητα μεταφοράς φορτίου-και ακαμψία που υπερβαίνει κατά πολύ τους τυπικούς βραχίονες.
Εφαρμογές:Εφαρμογές μεγάλης- διαδρομής, βαρέως-φορτίου, υψηλής-ταχύτητας και υψηλής-ακρίβειας, όπως εργαλειομηχανές CNC βαρέως τύπου-και βιομηχανικές αρθρώσεις ρομπότ.
Βασικές Παράμετροι
Συμβατή διάμετρος βίδας:Οι κύριες προδιαγραφές κυμαίνονται από 10–40 mm. Πρέπει να ταιριάζει ακριβώς με τη διάμετρο του άξονα βίδας για να αποφευχθεί η χαλάρωση ή η αστοχία της εγκατάστασης.
Βαθμός ακρίβειας:Κατηγοριοποιούνται σε κατηγορίες Standard, Precision και Ultra-Precision, κατάλληλες για γενικό αυτοματισμό, εργαλειομηχανές CNC και εξοπλισμό δοκιμών ακριβείας, αντίστοιχα.
Ακαμψία:Περιλαμβάνει ακτινική και αξονική ακαμψία. Η υψηλότερη ακαμψία είναι πιο κατάλληλη για εφαρμογές βαρέως-φορτίου, υψηλής-ταχύτητας, ανάλογα με το υλικό του περιβλήματος και τη διαμόρφωση του ρουλεμάν.
Οριο ταχύτητας:Καθορίζεται από τα ενσωματωμένα ρουλεμάν-. Για εφαρμογές υψηλής-ταχύτητας, επιλέξτε εξειδικευμένους βραχίονες υψηλής-ταχύτητας για να αποτρέψετε την εξάντληση των ρουλεμάν.
Μέθοδοι τοποθέτησης:Τύπος φλάντζας (κάθετη τοποθέτηση,-εξοικονόμηση χώρου) και τύπος βάσης (οριζόντια τοποθέτηση, υψηλή σταθερότητα). επιλέξτε ανάλογα με τις ανάγκες σας.
Δομή στεγανοποίησης:Οι μονές τσιμούχες λαδιού είναι κατάλληλες για ξηρά περιβάλλοντα, ενώ οι διπλές τσιμούχες λαδιού και τα καλύμματα μεταλλικής σκόνης είναι κατάλληλα για συνθήκες υγρασίας, σκόνης ή περιβάλλοντα με υγρό κοπής.
Συνήθεις εφαρμογές και χρήσεις στηριγμάτων σφαιρικών βιδών
Εργαλειομηχανές CNC
Όλοι οι άξονες X, Y και Z των εργαλειομηχανών CNC απαιτούνστήριγμα σφαιρικής βίδαςs. Το σταθερό άκρο, τοποθετημένο στην πλευρά του κινητήρα, παρέχει άκαμπτη στήριξη και ακριβή τοποθέτηση, ενώ το άκρο στήριξης στην ουρά της βίδας αντισταθμίζει τη θερμική διαστολή. Η σφραγισμένη σχεδίαση αντιστέκεται στην κοπή υγρού και μεταλλικών τσιπς, διασφαλίζοντας τη λειτουργία της εργαλειομηχανής υψηλής ακρίβειας-.
Εφαρμογές Εξοπλισμού Αυτοματισμού και Γραμμικής Ενότητας
Σε αυτοματοποιημένο εξοπλισμό όπως ηλεκτρικές τσουλήθρες, μηχανές διανομής και ρομπότ χειρισμού, αυτά τα στηρίγματα καταστέλλουν τους κραδασμούς και τον θόρυβο από τη βίδα οδηγού, βελτιώνοντας την ομαλότητα της κίνησης και την ακρίβεια τοποθέτησης. Είναι κατάλληλα για παλινδρομική κίνηση υψηλής-ταχύτητας, μειώνοντας τις βλάβες και βελτιώνοντας την απόδοση της γραμμής παραγωγής.
Επιθεώρηση Ακριβείας και Εξοπλισμός Ημιαγωγών
Ο εξοπλισμός υψηλής Η αποτελεσματική στεγανοποίηση αποτρέπει τη μόλυνση και διατηρεί τη σταθερότητα του εξοπλισμού.
Ρομποτική και Εξειδικευμένος Εξοπλισμός
Τα συνεργατικά ρομπότ, τα χειρουργικά ρομπότ, τα μηχανήματα συσκευασίας και παρόμοιες εφαρμογές απαιτούν ελαφριές βάσεις-υψηλής ακαμψίας ικανές να αντέχουν συχνούς κύκλους εκκίνησης-παύσης και λειτουργία αμφίδρομης κατεύθυνσης. Αυτές οι βάσεις εξασφαλίζουν ομαλή κίνηση, ακριβή τοποθέτηση και βελτιωμένη αξιοπιστία του εξοπλισμού.
Βασικά σημεία για την εγκατάσταση στηριγμάτων με σφαιρικές βίδες
Η ποιότητα της εγκατάστασης του βραχίονα βίδας επηρεάζει άμεσα την απόδοση και τη διάρκεια ζωής του εξοπλισμού. Οι αρχάριοι θα πρέπει να ακολουθούν αυτά τα βασικά σημεία για να διασφαλίσουν τη σωστή λειτουργία και να αποφύγουν σφάλματα εγκατάστασης:
Προ{0}}εγκατάσταση Προετοιμασία:Καθαρίστε τα άκρα του άξονα των βιδών, τις επιφάνειες στερέωσης και τις οπές στερέωσης, αφαιρώντας λάδι, γρέζια και σκουριές. βεβαιωθείτε ότι το μοντέλο του βραχίονα ταιριάζει με τις παραμέτρους της βίδας και επιβεβαιώστε ότι το σταθερό άκρο και το άκρο στήριξης είναι σωστά. Ελέγξτε για ομαλή λειτουργία του ρουλεμάν και άθικτες τσιμούχες λαδιού. αντικαταστήστε αμέσως το στήριγμα εάν εντοπιστούν προβλήματα.
Τοποθέτηση και εγκατάσταση:Τοποθετήστε το σταθερό άκρο στην πλευρά του κινητήρα και το άκρο στήριξης στο άκρο της ουράς της σφαιρικής βίδας. μην τα εγκαταστήσετε ποτέ αντίστροφα. Αφού στερεώσετε προσωρινά το στήριγμα, τοποθετήστε αργά το άκρο του άξονα της σφαιρικής βίδας στην εσωτερική οπή. Ρυθμίστε τη θέση για να εξασφαλίσετε ομοαξονικότητα και παραλληλισμό, χειρίζεστε τα εξαρτήματα απαλά για να αποφύγετε την παραμόρφωση από κρούση.
Σύσφιξη και στερέωση:Σφίξτε τα μπουλόνια στερέωσης σύμφωνα με την αρχή "σφίξιμο διαγώνια και ομοιόμορφα σταδιακά", εφαρμόζοντας μέτρια δύναμη. ασφαλίστε το άκρο του άξονα της βίδας με ένα ασφαλιστικό παξιμάδι για να αποτρέψετε την αξονική κίνηση, αλλά αποφύγετε το υπερβολικό σφίξιμο, το οποίο θα μπορούσε να συμπιέσει τα ρουλεμάν.
Δημοσίευση-Επιθεώρησης εγκατάστασης:Περιστρέψτε χειροκίνητα τη βίδα οδηγού για να επιβεβαιώσετε την ομαλή λειτουργία χωρίς ασυνήθιστο θόρυβο. ελέγξτε για ακτινική και αξονική διαρροή για να διασφαλίσετε τη συμμόρφωση με τις απαιτήσεις ακρίβειας. Ελέγξτε την απόδοση πλεύσης του άκρου στήριξης για να επιβεβαιώσετε ότι η τσιμούχα λαδιού έχει τοποθετηθεί σωστά και ότι δεν υπάρχει κίνδυνος μόλυνσης.
Παρακολούθηση-Συντήρησης:Καθαρίζετε τακτικά τα υπολείμματα από την επιφάνεια του στηρίγματος και συμπληρώνετε με κατάλληλο γράσο σύμφωνα με τις συνθήκες λειτουργίας. ελέγξτε τη στεγανότητα των μπουλονιών και των παξιμαδιών. Εάν παρουσιαστούν μη φυσιολογικοί θόρυβοι, υπερθέρμανση ή κραδασμοί, απενεργοποιήστε αμέσως το μηχάνημα για αντιμετώπιση προβλημάτων και επισκευή.
Σκηνή εφαρμογής προϊόντος
Συχνές ερωτήσεις σχετικά με την επιλογή και τη χρήση στήριξης βιδών (FAQ)
|
Ε: Τι προκαλεί τους κραδασμούς κατά τη λειτουργία του κοχλία και τις ανακρίβειες τοποθέτησης; Α: Αυτό συνήθως προκαλείται από ασύμβατο μοντέλο στήριξης, κακή ομοαξονικότητα, λανθασμένη εγκατάσταση του σταθερού άκρου και άκρου στήριξης ή ανεπαρκή ακρίβεια ρουλεμάν. Το πρόβλημα μπορεί να επιλυθεί με επαναβαθμονόμηση της ακρίβειας εγκατάστασης και αντικατάσταση της βάσης με το σωστό μοντέλο.
Ε: Τι πρέπει να κάνω εάν υπάρχει ασυνήθιστος θόρυβος ή υπερβολική θερμότητα κατά τη λειτουργία; Α: Οι συνήθεις αιτίες περιλαμβάνουν την υπερβολική προφόρτιση, την ανεπαρκή λίπανση ή τη σκόνη που εισέρχεται στα ρουλεμάν. Καθαρίστε τα υπολείμματα, συμπληρώστε γράσο και χαλαρώστε ελαφρά το παξιμάδι ασφάλισης.
Ε: Οι μακριές-βίδες μολύβδου τείνουν να κρεμούν. Πώς μπορεί να λυθεί αυτό; Α: Επιλέξτε βραχίονες υψηλής-ακαμψίας, βαριάς- αντοχής ή προσθέστε ενδιάμεσες δομές στήριξης για να αποτρέψετε τη χαλάρωση της βίδας κίνησης λόγω του βάρους της, γεγονός που επηρεάζει την ακρίβεια.
Ε: Μπορούν να αναμειχθούν και να συνδυαστούν αγκύλες από διαφορετικές μάρκες; Α: Τα ρουλεμάν του ίδιου μοντέλου και μεγέθους είναι γενικά συμβατά, αλλά συνιστάται το σταθερό άκρο και το άκρο στήριξης να χρησιμοποιούν την ίδια μάρκα και σειρά για να διασφαλιστεί η ακριβής αντιστοίχιση.
Ε: Μπορούν το σταθερό άκρο και το άκρο στήριξης να τοποθετηθούν εναλλακτικά; Α: Όχι, δεν μπορούν να εναλλάσσονται. Το σταθερό άκρο έχει σχεδιαστεί για να αντέχει αξονικές δυνάμεις, ενώ το άκρο στήριξης παρέχει μόνο ακτινική στήριξη. Η εναλλαγή τους θα αποτρέψει την απελευθέρωση της θερμικής διαστολής στη μολύβδινη βίδα, προκαλώντας πιθανώς εμπλοκή, μη φυσιολογικούς θορύβους ή ακόμα και κάμψη και θραύση της βίδας μολύβδου.
Ε: Πώς μπορώ να καταλάβω εάν τα ρουλεμάν σε ένα στήριγμα βίδας έχουν καταστραφεί; Α: Εάν αισθανθείτε αξιοσημείωτο τραυλισμό, αίσθηση ξηρότητας ή άμμου ή περιοδικούς μη φυσιολογικούς θορύβους κατά την περιστροφή της βίδας. εάν η θερμοκρασία της περιοχής στήριξης αυξάνεται γρήγορα κατά τη λειτουργία. ή εάν υπάρχει σημαντικό αξονικό παιχνίδι ή ακτινική διαρροή, απαιτείται αντικατάσταση εάν πληρούται οποιαδήποτε από αυτές τις προϋποθέσεις.
Ε: Ποιος τύπος βραχίονα πρέπει να επιλέγεται σε υγρά περιβάλλοντα ή όπου υπάρχει υγρό κοπής; Α: Δώστε προτεραιότητα σε βραχίονες με διπλές σφραγίδες λαδιού, μεταλλικά καλύμματα σκόνης και περιβλήματα που έχουν υποστεί επεξεργασία για την πρόληψη της σκουριάς (π.χ. επινικελωμένο- ή μαυρισμένο). Αυτά παρέχουν αποτελεσματική προστασία από το νερό, το υγρό κοπής και τη σκουριά.
Ε: Μπορούν να χρησιμοποιηθούν τυπικά ρουλεμάν για βίδες που λειτουργούν σε πολύ υψηλές ταχύτητες; Α: Όχι. Σε εφαρμογές υψηλής-ταχύτητας, πρέπει να χρησιμοποιούνται εξειδικευμένα ρουλεμάν υψηλής-ταχύτητας. Τα τυπικά περιβλήματα θα υπερθερμανθούν και θα καούν και η ακρίβεια θα μειωθεί απότομα λόγω ανεπαρκών ορίων ταχύτητας ρουλεμάν.
Ε: Γιατί υπάρχει υπερβολικό αξονικό παιχνίδι στη βίδα οδηγού μετά την εγκατάσταση; Α: Αυτό οφείλεται κυρίως στο μη σωστό σφίξιμο του παξιμαδιού ασφάλισης, στην ανεπαρκή προφόρτιση του ρουλεμάν ή στην αποτυχία του ίδιου του βραχίονα να πληροί τα πρότυπα ακρίβειας. Σφίξτε ξανά το παξιμάδι ασφάλισης και ελέγξτε τη διαμόρφωση προφόρτισης του ρουλεμάν. αντικαταστήστε το στήριγμα εάν χρειάζεται.
Ε: Οι τυπικοί βραχίονες είναι επιρρεπείς σε αστοχία υπό συνθήκες βαρέως-φόρτωσης. Πώς πρέπει να επιλέξω το κατάλληλο μοντέλο; Α: Για εφαρμογές βαρέως-φορτίου, επιλέξτε βραχίονες υψηλής-ακαμψίας και βαριάς-καθήκοντος. Δώστε προτεραιότητα στις διαμορφώσεις με ταιριαστά γωνιακά ρουλεμάν επαφής και επιλέξτε περιβλήματα από χυτοσίδηρο ή κράμα χάλυβα. Επιπλέον, επιλέξτε βραχίονες μεγαλύτερου μεγέθους-για να βελτιώσετε τη φέρουσα ικανότητα-φόρτισης και την ακαμψία, αποτρέποντας έτσι την παραμόρφωση ή τη ζημιά που προκαλείται από υπερβολική καταπόνηση.
Ε: Τι πρέπει να γίνει εάν το στήριγμα χαλαρώσει μετά από κάποιο χρονικό διάστημα χρήσης; Α: Πρώτα, ελέγξτε εάν τα μπουλόνια στερέωσης και τα ασφαλιστικά παξιμάδια είναι χαλαρά και σφίξτε τα ξανά. Εάν η χαλαρότητα επιμένει, επιθεωρήστε την επιφάνεια στήριξης για φθορά και το περίβλημα για παραμόρφωση. Εάν η επιφάνεια στήριξης είναι φθαρμένη, τρίψτε την επίπεδη. εάν το περίβλημα έχει παραμορφωθεί, αντικαταστήστε το περίβλημα του ρουλεμάν. Επιπλέον, τοποθετήστε αντι{3}}ροδέλες χαλάρωσης στα μπουλόνια για να βελτιώσετε την απόδοση κατά της χαλάρωσης και να αποτρέψετε μελλοντική χαλάρωση. |
Αναφορές
Προδιαγραφές Εγκατάστασης και Θέσης σε Θέση Μονάδων Στήριξης Μπιλοβιδών. Δίκτυο εξυπηρέτησης προτύπων βιομηχανίας μηχανημάτων της Κίνας
Εγχειρίδιο επιλογής εξαρτημάτων ακριβείας κιβωτίου ταχυτήτων. Κινεζική Εταιρεία Μηχανολόγων Μηχανικών
Οδηγός συντήρησης για συστήματα σφαιρικών βιδών εργαλειομηχανών CNC. Δίκτυο τεχνολογίας CNC
Βασικά ζητήματα σχεδιασμού για δομές στήριξης σφαιρικών βιδών σε εξοπλισμό αυτοματισμού. Δίκτυο Βιομηχανικού Ελέγχου
Τεχνικά Στοιχεία Επιλογής και Εφαρμογής Μονάδων Στήριξης Μπιλοβιδών. Επίσημη τεχνική τεκμηρίωση Misumi
